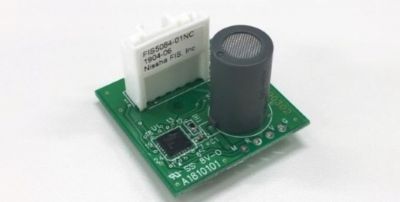

冷媒检测用气体传感器模组
按JRA规格、IEC规格基准 / 高耐久性
耐用年数10年
使用高耐久性的半导体气体传感器
内置抗干扰气体的过滤器
冷媒高感度检测
小型轻量、内置外壳
容易组装入机器機器
基于JRA、IEC規格
高耐久性,易安装的冷媒检测用传感器模组
代替氟利昂(HFC)等、可适时监测空调机器的冷媒泄露
使用“高压气体安全法”(“制冷安全条例”)中指定为特定惰性气体的微燃性制冷剂(A2L)的设备要求安装传感器来监测制冷剂泄漏。同时,氟利昂作为全球变暖的原因物质,其排放量削减的工作,在世界范围内扩大。“制冷剂泄漏”占空调设备使用时氟利昂排放总量的50%。因此,监控“制冷剂泄漏”,从保护全球环境的角度来看也是非常重要的。
通过在空调和冰箱等设备中安装用于检测替代氟利昂(HFC)等制冷剂的高灵敏度气体传感器,可以早期发现制冷剂泄漏。
特点
Nissha Fis的制冷剂检测气体传感器模块使用半导体型气体传感器作为检测手段。
符合一般社团法人日本冷冻空调工业协会制定的标准[JRA4068:2016(性能3)]和国际标准IEC60335-2-40Ed 6.0的标准,具有以下特点。
测定对象气体
检测R32,R407C,R410A,R290,R600等主要的替代氟利昂。
NISSHA FIS制冷剂传感器为300-30000 ppm 左右浓度的制冷剂进行线性反应。 配备温度补偿功能,在使用温度-25℃~+60℃下确保精度。

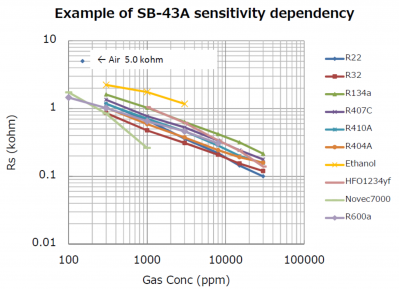

半导体式气体传感器气体灵敏度特性是相对于气体浓度变化的传感器电阻值 (RS) 作为变化表示在双对数图表上。 传感器电阻值随着冷媒气体浓度的增加而减少。
高耐久性
采用半导体式气体传感器,无需校准,无需更换传感器即可使用10年。
氢气暴露测试和甲烷气体暴露测试后,也能准确检测制冷剂。

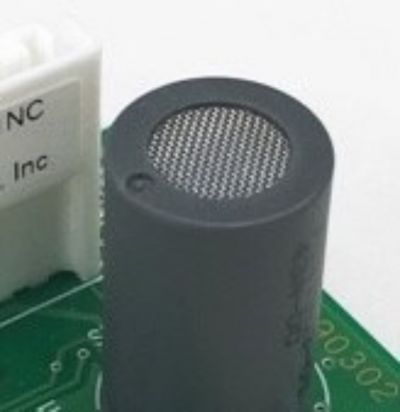

内置不易受干扰气体影响的过滤器
内置可减轻干扰气体影响的过滤器。
难以受到实际使用环境下存在乙醇、硅气体等干扰气体的影响, 可选择性的检测出代替氟利昂 (HFC) 等制冷剂。
防滴规格

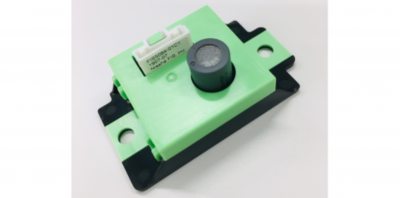

产品阵容中有防滴规格的带外壳模块。
通过了在湿度60%RH下的耐环境试验,可以将其组装到室外机器、冰箱内等结露环境下的冷冻空调设备中。
安装简单
已使用检测对象气体(R32)进行气体调整,不需要费事的气体调整作业,可以直接安装在产品上。
另外,模块体积小、重量轻,输出信号的读取简单,容易装入装置中。
此外,它还使用连接器与空调主体连接,可定期更换,具有良好的可维护性,如定期更换。
制冷剂检测用气体传感器模块可以用于如下场合
商用空调设备的制冷剂泄漏检测
检测商用空调设备施工时的施工不良,以及施工后老化铜管腐蚀引起的制冷剂泄漏。
在制冷剂使用量多的商用空调设备中,从以下2个观点来看,制冷剂泄漏的监视变得重要。
可燃气体泄漏管理
制冷剂检测用气体传感器模块的设置,对于防止气体泄漏引起的事故是很重要的。
R32、R1234yf、R1234ze等微燃性制冷剂(A2L)在高压气体保安法的冷冻安全规则中被指定为特定惰性气体。在商用空调设备中使用微燃性制冷剂(A2L)时,必须设置制冷剂检测警报装置,该警报装置以低于燃烧极限浓度(LFL)的1/4的浓度发出警报。
微燃性冷媒 A 2 L )的燃烧下限浓度( LFL)
冷媒种类 | LFL(kg/m3) |
R32 | 0.307 |
R1234yf | 0.289 |
R1234ze | 0.303 |
控制氟利昂排放的泄漏管理
商用冷冻空调机器成为氟利昂排放控制法中的检查对象机器。
规定所有的商用空调有义务进行3个月1次以上的简易定期检查,另外,7.5kW以上50kW以下的产品3年1次,50kW以上的产品1年1次定期检查。规定尽可能及时地发现氟利昂的泄漏,并妥善处理泄漏地点的识别和修理等。
Nissha FIS的制冷剂检测气体传感器模块可以安装在柜式空调的室内机和室外机中。例如,FIS5084系列检测到超过5,000ppm的R32制冷剂泄漏,并促成早期发现和修理制冷空调设备的泄漏位置。
空调设备使用时的制冷剂泄漏,氟利昂全排放量的约60%

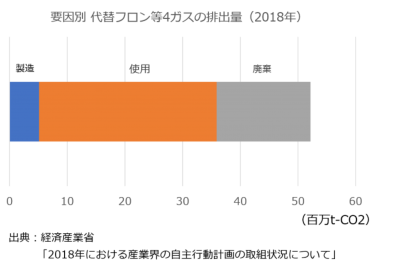

氟利昂替代品等4种气体(京都议定书对象)在2018年排放量中,使用冷冻空调设备时氟利昂泄漏约占氟利昂总排放量的60%。确定了由于冷冻、空调设备的设备不良或老化等,在使用时发生的泄漏超出了以往的设想。
为了减少使用时的泄漏,安装在冷冻空调设备中的制冷剂泄漏检测模块起着重要作用。
监视氟利昂泄漏的世界要求

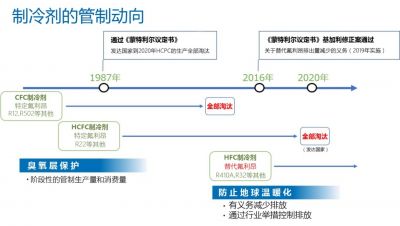

某些氟利昂(CFC,HCFC)是一种强大的臭氧层破坏性物质,1985年通过“维也纳公约”和1987年“蒙特利尔议定书”显示了减少使用量和彻底废除的指导方针。其结果是,不破坏臭氧层的替代氟利昂(HFC)作为冷冻空调机器的制冷剂普及了。但是,虽然替代氟利昂(HFC)不会破坏臭氧层,但与二氧化碳(CO2)相比,九州网址发现它具有非常高的温室效应。
因此,2016年“蒙特利尔议定书”的修订要求替代氟利昂(HFC)有义务减少排放量,并于2019年开始实施该修订。
产品概要

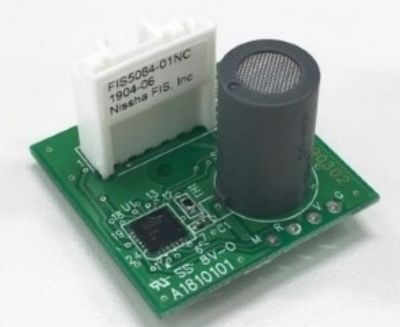

冷媒检测用气体传感器模组
FIS5084-01NC | FIS5084-01C1 | |
构造 | | |
无外壳 | 有外壳 | |
主要对象气体和检测浓度范围 | R32,R410A,R407C:检测浓度范围 1,000~10,000ppm | |
电源电压 | 5.0V DC ±/5% | |
消费电流 | 40mA(最大81mA) | |
外部输出 | URAT、Open collector |
